מה עושה שנאי מדרגה?

במערכות כוח מודרניות,שנאי מדרגהלמלא תפקיד חיוני. זה כמו גיבור מאחורי הקלעים, התורם בשקט להעברה יעילה ולהפצת חשמל סבירה.

I. מה זה שנאי מדרגה

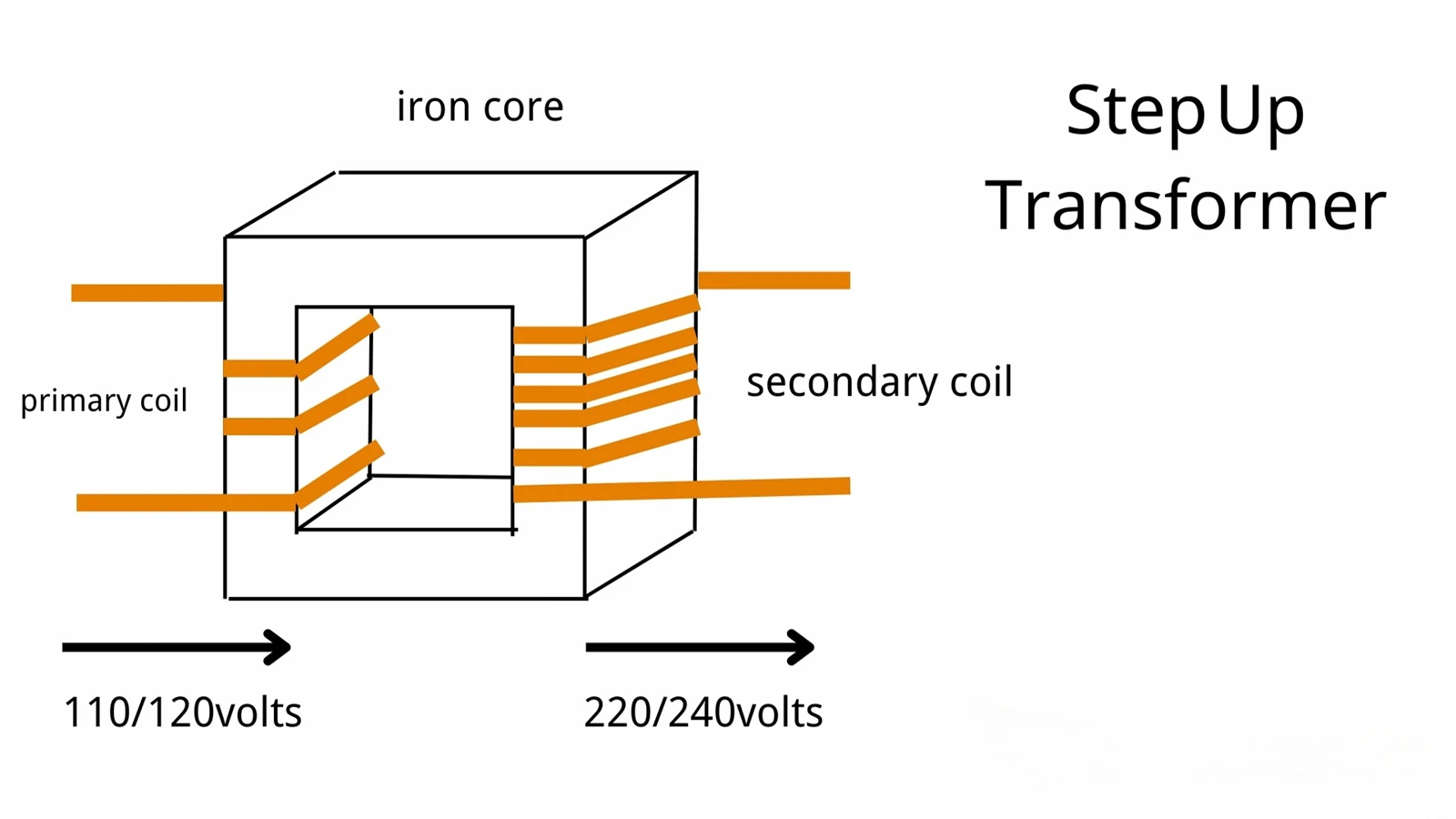

שנאי מדרגה הוא מכשיר חשמלי הפועל על העיקרון של אינדוקציה אלקטרומגנטית. תפקידו העיקרי הוא להמיר מתח נמוך למתח גבוה. זה בדרך כלל מורכב מליבת ברזל, מתפתל ראשוני ופיתול משני. כאשר זרם לסירוגין עובר דרך המתפתל הראשוני, נוצר שדה מגנטי לסירוגין בליבת הברזל. שדה מגנטי לסירוגין זה עובר דרך המתפתל העיקרי והפתילה המשנית בו זמנית. על פי עקרון האינדוקציה האלקטרומגנטית, נוצר כוח אלקטרומוטיבי בתפתל המשני. מכיוון שמספר הסיבובים של הפיתול המשני של השנאי המדרג הוא יותר ממספר הפניות של המתפתל הראשוני, המתח הנגרם על ידי הפיתול המשני יהיה גבוה יותר ממתח הקלט של הפיתול הראשוני, ובכך ישיג עליית מתח.

II. שישה ערכי ליבה של רובוטריקים מדרגה

1. מעבר ברמת אנרגיית מתח: מהפכה פיזית בהעברת כוח

• חוק הגברת המתח

בהתבסס על העיקרון של אינדוקציה אלקטרומגנטית, מתח מסוף הגנרטור (10-35 kV) מוגבר לרמת ההולכה (110-1000 kV). לדוגמה, שלושת תחנת הכוח הידרו -נופל ממירה את כוח AC לכוח DC דרך שנאי ממיר 24 ± 550kV, ומפחיתה את הפסדי ההולכה מ- 7% ל- 2.5%.

• בקרת אובדן נוכחית אדי

השימוש ב- {{0}}. בפרויקט UHV של רשת המדינה, זרם העומס של השנאי 1200MVA הוא רק 0.15%.

• פריצת דרך בטכנולוגיית בידוד

השימוש בנייר בידוד נקי 450 מיקרומטר ובשמן אסתר סינטטי הוא בעל תדר כוח עומד במתח של 860 kV (IEEE C57.12. 00 תקן) ויכול לעמוד במתח דחף ברק של 1950KV.

2. אבן הפינה של העברה למרחקים ארוכים: פורצת דרך הגבול הפיזי של אובדן אנרגיה

הערה: מחושב על סמך העברת כוח 100 מגה -וואט, טמפרטורת הסביבה 40 מעלות

3. רכזת חיבורי מערכת: בניית עורק אנרגיה חוצה אזוריים

• התאמת תדר/מתח

בעת חיבור רשתות כוח של 50 הרץ ו -60 הרץ, פיצוי הבדל זווית פאזה מושג באמצעות שנאי שלוש מפותלים. טכנולוגיה זו משמשת בפרויקט הכבלים החוצה-ים של Hokkaido-Honshu ביפן.

• ויסות קיבולת קצרי מעגל

עכבת הקצר של השנאי ממיר ± 800KV נועדה להיות 18%-22%, שיכולה לדכא ביעילות את הזינוק בזרם קצר במעגל במהלך תקלות ברשת החשמל.

• שליטה הרמונית

פיתול סינון הרמוני שלישי מובנה מפחית את העיוות ההרמוני הכולל (THD) מ- 7.2% ל- 1.8% (IEEE 519 תקן).

4. מפתח לחיבור רשת אנרגיה חדשה: "מתרגם מתח" של אנרגיה מתחדשת

• פתרון גישה לחשמל רוח

טורבינת רוח כפולה של 2.5 מגה-וואט מוגברת על ידי שנאי תיבה {{3}.

• תצורת תחנת כוח פוטו -וולטאית

השימוש במערכת DC 1500 וולט + 3125 שנאי משולב KVA מפחית את עלות הציוד המחובר לרשת של תחנת כוח פוטו-וולטאית של 100 מגוואט ב- 12%.

• ממשק מערכת אחסון אנרגיה

בתחנת כוח 1 0 0MW/200MWH תחנת כוח לאחסון אנרגיה בג'יאנגסו, שנאי דחיפה דו כיוונית מבינה אינטראקציה יעילה באנרגיה בין אשכול סוללות 0.4KV ורשת 35KV.

5. מחסום הגנת ציוד: שסתום בטיחות בלתי נראה של מערכת כוח

6. ליבת רשת חכמה: נתב אנרגיה בעידן הדיגיטלי

• מהפכת ויסות מתח על עומס

מחליף הברז האלקטרוני בעומס העומס (OLTC) המצויד במודול IGBT יכול להשלים ויסות מתח של 10% בטווח של 15ms, המהיר פי 50 מהסוג המכני המסורתי.

• מערכת תאומים דיגיטלית

מודל הסימולציה של השדה האלקטרומגנטי המבוסס על ANSYS Maxwell יכול לחזות את עקומת ההזדקנות של הבידוד של השנאי במהלך חיי השנה שלה 30- עם שיעור שגיאות של <3%.

• קצה קבלת החלטות אינטליגנטיות

הטרמינל האינטליגנטי עם ניתוח שבב AI משולב מנתח תנודות בעומס בזמן אמת ומשיג ± 0. 5% מתח דינאמי בקרה דינאמית באזור הדגמת האנרגיה המתחדשת של Zhangjiakou.

III. מגמת פיתוח עתידית של שנאי מדרגה

עם התקדמות רציפה של מדע וטכנולוגיה,שנאי מדרגהעוברים אופטימיזציה ומשודרגים גם הם. נכון לעכשיו, מדינות ואזורים רבים מקדמים בניית "רשתות חכמות", ושנאים חכמים מדרגה, כצמתים מרכזיים של מערכת הכוח, מתפתחים גם הם בכיוון יעיל ואינטליגנטי יותר. לדוגמה, כמה שנאי מדרגה חכמים הצליחו להתאים אוטומטית את כוח הפלט והמתח כדי להסתגל לצרכי כוח שונים על ידי ניטור בזמן אמת אחר מצב פעולת הציוד.

בעתיד, עם יישום של טכנולוגיות כמו בינה מלאכותית ונתונים גדולים, ישפרו עוד יותר את רמת המודיעין של שנאי מדרגה, ובכך יניחו את הבסיס לניהול אינטליגנטי של מערכת הכוח העולמית. יחד עם זאת, עם עליית האנרגיה הירוקה, שנאי Step-Up ישחקו גם תפקיד חשוב יותר בייצור כוח אנרגיה חדש ומערכות אחסון אנרגיה.

מַסְקָנָה

בקיצור, שנאי מדרגה ממלאים תפקיד בלתי ניתן להחלפה במערכות כוח מודרניות. על ידי הגדלת המתח הוא מפחית את אובדן החשמל, משפר את יעילות ההעברה, מסתגל לצרכים של עומסים שונים ומייצב את מערכת הכוח. בעתיד, עם התקדמות מתמדת של הטכנולוגיה, שנאי מדרגה תורם תרומות גדולות יותר להעברה יעילה ולהפצה סבירה של האנרגיה הגלובלית.
