התחממות יתר היא תקלה נפוצה בשנאים טבולים-בשמן, ציוד ליבה של מערכות חלוקת חשמל. טיפול בטרם עת מאיץ את הזדקנות הבידוד, מקצר את חיי השירות ועלול לגרום לכשלים חמורים כמו פיתול קצר חשמלי. חריגות במערכת הקירור הן הגורם העיקרי (מעל 60% מהמקרים). התחממות יתר מעידה על פגמים בסיסיים, הדורשים פתרון בעיות לפי העיקרון "פשוט-ל-מורכב, חיצוני-ל-פנימי". מאמר זה מתאר פתרונות טכניים המבוססים על תקנים לאומיים ופרקטיקה הנדסית.
1. בדיקת עומס: דיכוי עומס יתר וחוסר איזון תלת-שלבי
פעולת עומס לא נכונה גורמת לעיתים קרובות להתחממות יתר, לכן יש לתעדף בדיקת עומס. עומס יתר-לטווח ארוך מוביל לצמיחה אקספוננציאלית של הפסדי נחושת וברזל, וכתוצאה מכך חום מוגזם מעבר ליכולת הפיזור של המערכת.
השתמש במד זרם מהדק כדי למדוד את זרם העומס של כל שלב. נתק מיד עומסים לא-קריטיים אם חורגים מהדירוג של לוחית השם. בדוק מאזן תלת-שלבי; התאם את ההפצה כדי לשמור על הפרש זרם פאזה בגבולות. לפי GB/T 6451-2008, 10 מעלות מעל טמפרטורת הסלילה המותרת מכפילה את קצב הזדקנות הבידוד, מה שהופך בקרת עומס קפדנית לקריטית לפעולה בטוחה.
2. בדיקת מערכת קירור חיצונית: ודא יעילות פיזור חום

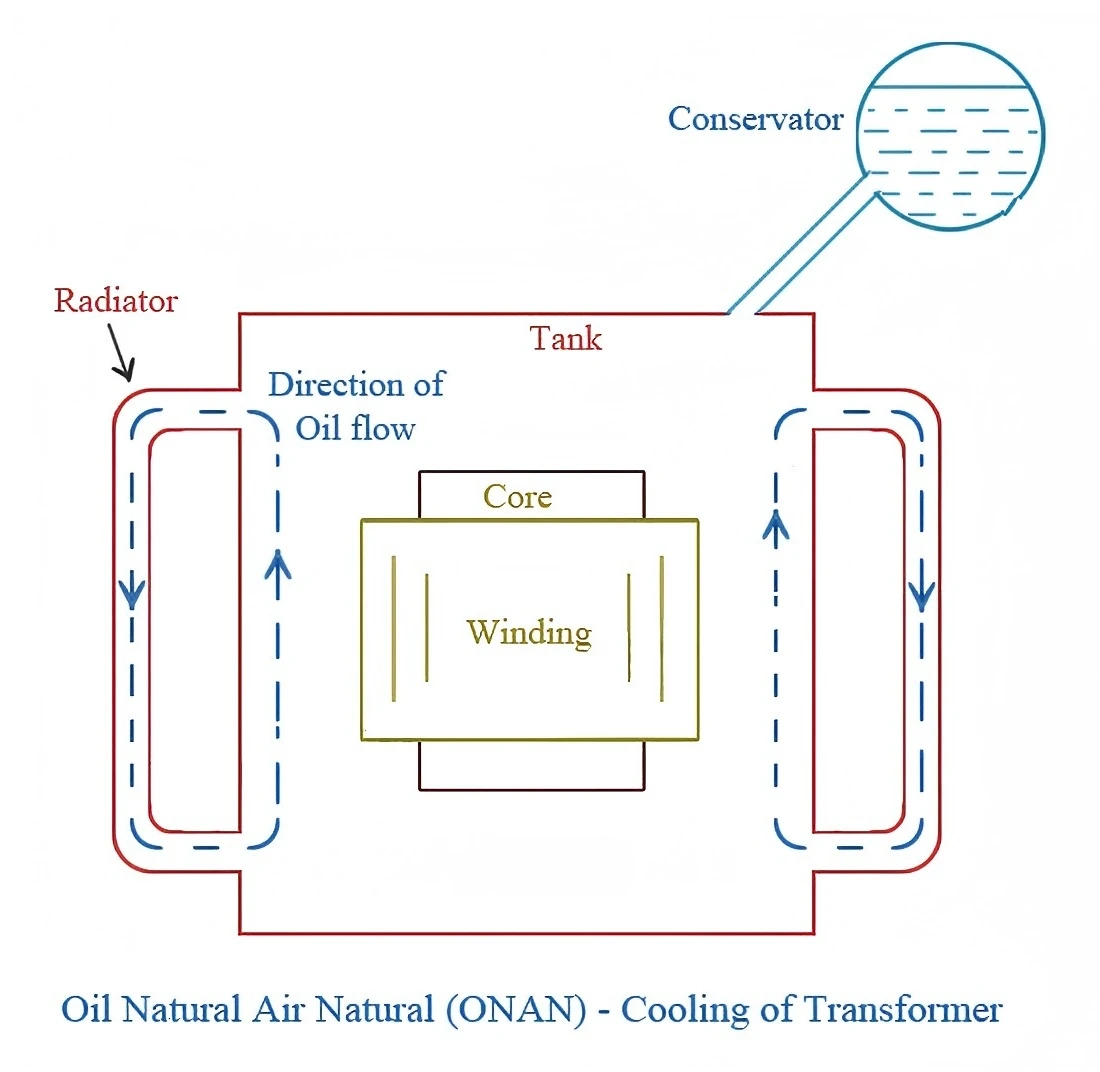

אם התחממות יתר נמשכת לאחר התאמת העומס, בדוק את מערכת הקירור החיצונית -גורם מפתח לפיזור חום. בדיקות יעד המבוססות על מצבי קירור (-קירור עצמי,-אוויר מאולץ, זרימת שמן מאולצת).
עֲבוּרשנאי קירור אוויר-מאולצים: עליית טמפרטורה חריגה נובעת בעיקר מתקלות במאוורר (סלילה קצר/פתוח, עיוות להב, תקלות במעגל הבקרה). שלבי פתרון תקלות: הפסקת חשמל, ניקוי/החלפה של להבים פגומים, בדיקת מנוע במולטימטר (תיקון/החלפה במידת הצורך), ואימות פעולת מאוורר אוטומטית בטמפרטורות שמן מוגדרות.
עבור שנאי מחזור שמן מאולץ: כשל במשאבת שמן טבולה (האטה/עצירה) גורם להתחממות יתר מיידית. בדוק אם יש רעידות/רעש חריגים (נזק למיסבים) או נזילת שמן (כשל באיטום, החלף מיד). בדוק ונקה/החלף באופן קבוע את מסנני השמן כדי למנוע חסימות במחזור.
בדיקת רדיאטורים לאיתור סתימות בכל המערכות. אבק ופסולת מפחיתים את יעילות חילופי החום. נקה רדיאטורים חיצוניים עם אקדח אוויר בלחץ גבוה- (הימנע חדירת מים). הסרת אבנית בצינורות-המקוררים באופן קבוע כדי למנוע קיבולת קירור מופחתת.
3. בדיקת איכות שמן: ביטול העברת חום וסכנות בידוד
שמן שנאי מבודד ומעביר חום; זיהום (לחות, זיהומים, חומצה) פוגע בביצועים וגורם להתחממות יתר. ציוד מקצועי נדרש לבדיקות מפתח (לחות, ערך חומצה, חוזק דיאלקטרי).
לטהר/לחדש שמן אם תוצאות הבדיקה חורגות מהגבולות; להחליף שמן שהתקלקל בצורה חמורה במוצרים-תואמים סטנדרטיים מאותה כיתה. ודא מפלס שמן רגיל (רמה נמוכה מפחיתה את פיזור החום) ואטימות של שסתומי הזרקה/מכסי אבק כדי למנוע זיהום משני.
4. שיפוץ רכיב פנימי: טיפול בתקלות מורכבות (נדרשת פעולה מקצועית)
אם האמצעים לעיל נכשלים, סביר להניח שתקלות פנימיות (קצר מתפתל, נזק לבידוד הליבה, חיבורים רופפים). הבעיות המורכבות והסיכון הגבוה- הללו דורשות טכנאים מוסמכים עם ציוד מקצועי.
אתרו תקלות קצרות/בידוד בפיתול באמצעות בדיקות התנגדות בידוד והתנגדות DC (היפוך לאחור למקרים חמורים, תיקון נזקים קלים). נזקי בידוד הליבה מגבירים אובדן זרם מערבולת והתחממות יתר; על הטכנאים לפרק, לתקן/להחליף בידוד ולהבטיח הארקה תקינה.
חיבורים רופפים גורמים להתחממות יתר מקומית עקב התנגדות גבוהה. בדוק את כל הנקודות, חזק את הברגים והסר שכבות תחמוצת כדי להבטיח מגע חשמלי טוב.
5. מניעה ובקרה יומית: הימנע מחזרה של התחממות יתר
תחזוקה מונעת מונעת התחממות יתר: התקן-מסכים בזמן אמת לטמפרטורות שמן ופיתולים עליונים (בידוד Class A: עליית מתפתל פחות או שווה ל-65K, שמן עליון פחות או שווה ל-55K לכל GB 1094.1-1996). קבע לוח זמנים: ניקוי מערכת קירור חודשי, בדיקת שמן רבעונית, בדיקה פנימית שנתית. התקן באזורים מאווררים היטב הרחק ממקורות חום ואור שמש ישיר.
