בחברה המודרנית, החשמל זורם כמו דם בכל פינה, תומך בייצור תעשייתי, בחיים העירוניים ובקידמה מדעית וטכנולוגית. במערכת החשמל הענקית והמורכבת,תחנות משנה, כצמתים מרכזיים להעברת כוח והפצה, ממלאים תפקיד הכרחי. ביניהן, תחנות משנה ראשוניות ומשניות, כשני מרכיבים חשובים של מערכת החשמל, כל אחת מהן לוקחת על עצמה פונקציות ומשימות ספציפיות, ממלאות תפקידים שונים, ושומרות במשותף על זרימה יציבה ושימוש יעיל באנרגיה חשמלית.
I. תחנת משנה ראשונית: נקודת ההתחלה והגשר של העברת הכוח
תחנת המשנה הראשית, המכונה גם תחנת המשנה רכזת או תחנת מתח גבוה, ממוקמת בדרך כלל בין תחנת הכוח לרשת החשמל. זוהי תחנת ההתחלה והגשר החשוב להעברת כוח. תפקידו העיקרי הוא להגביר את ההספק המופק על ידי תחנת הכוח כך שניתן יהיה להעבירו למרחקים ארוכים וביעילות באמצעות קווי הולכה במתח גבוה. תהליך זה חיוני לכיסוי הרחב ולשימוש יעיל באנרגיה חשמלית.
בתחנת המשנה הראשונית, השנאי הראשי הוא אחד מציוד הליבה, שאחראי על המרת הכוח במתח נמוך יחסית שיוצרת תחנת הכוח להספק במתח גבוה. פעולת הגברת המתח הזו לא רק מפחיתה את אובדן האנרגיה החשמלית במהלך ההולכה, אלא גם משפרת את יעילות ההולכה, ומאפשרת אספקת חשמל למשתמשים למרחקים ארוכים יותר.
הפונקציות העיקריות של תחנת משנה ראשונית כוללים:
1. העברת כוח:תחנת משנה ראשונית מחוברת בדרך כלל בין תחנת כוח לרשת חשמל, ואחראית על העברת הכוח (בדרך כלל מתח גבוה) שיוצרת תחנת הכוח לרשת החשמל. כוח זה עשוי לעבור דרך קווי תמסורת למרחקים ארוכים, ולכן יש צורך להגביר את המתח דרך תחנת משנה כדי לשפר את יעילות ההולכה.
2. המרת מתח:תחנת משנה ראשונית מצוידת בשנאי ראשי כדי להגביר את המתח (כגון 10KV-15KV) שנוצר על ידי תחנת הכוח למתח גבוה של כמה מאות KV כדי לענות על הצרכים של העברת חשמל למרחקים ארוכים.
3. חלוקת כוח:בנוסף לפונקציית הגברת המתח, תחנת משנה ראשונית עשויה גם להפיץ חלק מהכוח ישירות למשתמשים גדולים בקרבת מקום או לרשתות חשמל משניות.
הקיבולת של תחנת משנה ראשונית היא בדרך כלל גדולה, ויכולת שבירת הקצר המדורגת שלה היא בדרך כלל גדולה או שווה ל-25kA, והקיבולת המדורגת שלה בדרך כלל גדולה או שווה ל-1250A. המתג הראשי של תחנת משנה ראשונית הוא בדרך כלל אמפסק זרםכדי להבטיח את הבטיחות והאמינות של העברת הכוח.
II. תחנת משנה משנית: המסוף והקישור של חלוקת החשמל
תחנת המשנה המשנית, הידועה גם בשם תחנת ההפצה או תחנת ה- step-down, ממוקמת בדרך כלל בקצה העברת הכוח, אחראית על הפחתת הספק במתח גבוה וחלוקתו למשתמשים שונים. תפקידו העיקרי הוא להוריד את הספק המתח הגבוה הנשלח מקו ההולכה לרמת מתח המתאימה למשתמשים באמצעות שנאי, ולהעביר את ההספק לאלפי משקי בית דרך רשת החלוקה.
בתחנת המשנה המשנית, הירידהשַׁנַאיהוא ציוד הליבה, המממש את ההמרה של הספק ממתח גבוה למתח נמוך. תהליך זה מבטיח שמשתמשים יכולים לקבל חשמל בצורה בטוחה ויציבה כדי לענות על צרכי הייצור והחיים היומיומיים שלהם.
הפונקציות העיקריות של תחנת המשנה המשנית כוללים:
1. הפחתת מתח:תחנת המשנה המשנית אחראית להפחתת הספק המתח הגבוה (כגון מאות KV) הנשלח מקו ההולכה למתח נמוך (כגון 10KV ומטה) המתאים למשתמשים, ולאחר מכן להעביר אותו למפעלים, אזורים כפריים ועוד. מקומות.
2. חלוקת חשמל וויסות:תחנת המשנה המשנית יכולה להתאים את אסטרטגיית אספקת החשמל בהתאם לעומס הכוח של המשתמש, ולחלק באופן גמיש את הכוח המורד למשתמשים שונים דרך רשת ההפצה כדי להבטיח את האיזון בין הספק וביקוש.
בהשוואה לתחנת המשנה הראשית, הקיבולת של תחנת המשנה המשנית היא בדרך כלל קטנה יותר, ויכולת שבירת הקצר המדורגת שלה היא בדרך כלל פחות מ-25kA, והקיבולת המדורגת שלה היא בדרך כלל פחות מ-1250A. העיקריתמיתוגשל תחנת המשנה המשנית הוא בדרך כלל מתג עומס כדי להשיג חלוקה גמישה ובקרה של אנרגיה חשמלית.
III. סינרגיה בין תחנות משנה ראשוניות ומשניות

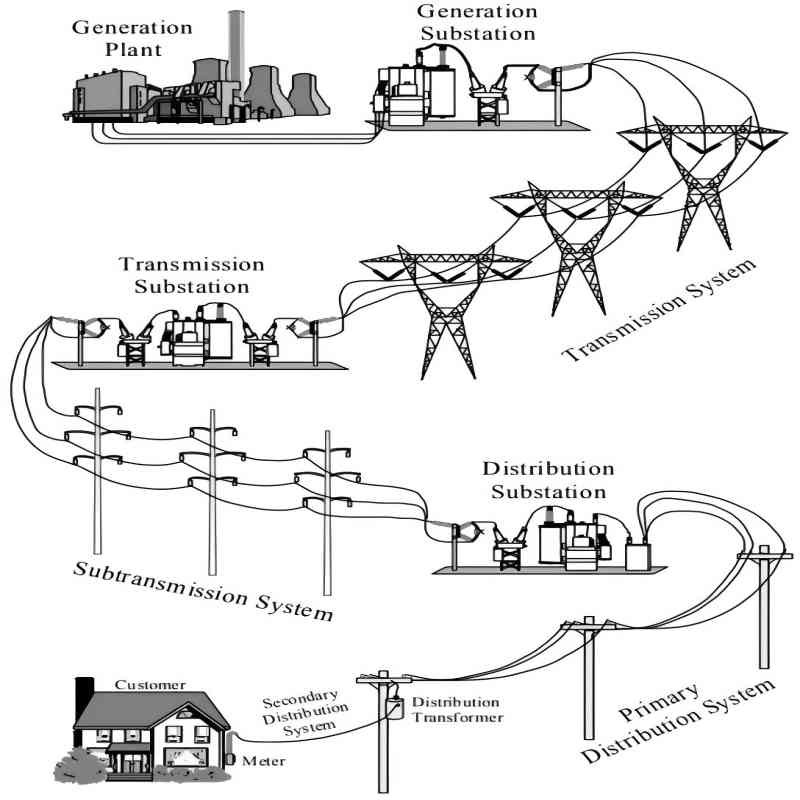

למרות שתחנת המשנה הראשית ותחנת המשנה המשנית מבצעות כל אחת משימות שונות, הן מחוברות הדוק ועובדות יחד במערכת החשמל. תחנת המשנה הראשונית מגבירה את האנרגיה החשמלית הנוצרת מתחנת הכוח ושולחת אותה לרשת החשמל, מה שמאפשר העברה נרחבת של אנרגיה חשמלית; ואילו תחנת המשנה המשנית מפחיתה את האנרגיה החשמלית במתח גבוה ומפיצה אותה לכל משתמש, תוך מימוש הניצול הסופי של האנרגיה החשמלית. שיתוף הפעולה ההדוק ושיתוף הפעולה היעיל בין השניים מהווים יחד רשת הולכת וחלוקת כוח חיונית במערכת החשמל.
IV. מַסְקָנָה
בתור שני מוקדי הליבה במערכת החשמל, תחנת המשנה הראשית ותחנת המשנה המשנית מבצעות כל אחת פונקציות ומשימות חשובות. קיומם ופיתוחם לא רק מקדמים את השגשוג וההתקדמות של תעשיית החשמל, אלא גם מספקים ערבות כוח יציבה ואמינה לייצור וחיים של אנשים. במבט אל העתיד, עם התקדמות המדע והטכנולוגיה וייעול והתאמת מבנה האנרגיה, תחנות משנה ראשוניות ומשניות יתפתחו בכיוון של מודיעין, ירוק ותיאום, ימשיכו למלא תפקיד חשוב ולתרום לבניית מערכת אנרגיה בטוחה יותר, יעילה וירוקה יותר.
